云南红塔体育中心

室内网球馆中控智慧照明系统

应

用

分

享

改造项目负责人：贾正周

一、公司概况

云南红塔体育中心有限公司位于滇池国家旅游度假区红塔西路17号，坐落于昆明市区南端的滇池之滨，与风景名胜西山龙门相眺、云南民族村、海埂会堂毗邻。公司始建于1998年10月，2001年1月正式投入运营，由原云南红塔投资有限责任公司投资建设，公司注册资本0.96亿元，占地面积417亩，总建筑面积11.78万平方米。目前，总投资近10亿元，资产总额近5.3亿元，现有员工人数400余人，为云南合和（集团）股份有限公司全资子公司。

公司拥有嘉丽泽别墅3幢、滇池高尔夫和阳光高尔夫别墅各1幢等资产；足球公园拥有8块天然标准足球场、1 块人工草足球场（人工草采用荷兰赛尔隆草丝，获国际足联 FIFA QUALITY PRO 认证，为西南地区最好 FIFA QUALITY PRO 场地）、2块5人制人工草足球场、网球中心、冰上运动中心、66道保龄球馆、温泉游泳馆、羽毛球馆、综合球类馆、健身中心、壁球中心、乒乓球馆等运动场馆及配套设施。

二、改造项目基本情况

本次改造的体育中心网球馆中的4块国际标准室内网球场，照明改造前每块球场安装10盏1000W飞利浦的金卤灯，实测照度最大值为500Lx。平均照度小于400Lx。

本项目为室内网球馆照明节能智慧节能改造项目，业主改造要求：

照明设计标准平主赛区初始平均照度不低于750Lx，总赛区初始照度不低于600Lx，均匀度不低于0.8，眩光值GR＜25。灯具功率≤400W，每块球场灯具数量为10盏，灯具线路采用原来的线路。

照明系统应具备以下智能控制和监测功能

（1）光源故障报警功能：

报警内容包括故障时间、设备编号、故障产品型号、数量、地址、维护状态等。

（2）驱动电源故障报警功能：

报警内容包括故障时间、设备编号、故障产品型号、数量、地址、维护状态等。

（3）设备基本信息查看功能：

内容包括安装日期、设备编号、设备型号、光源参数及数量、驱动电源参数及数量、设备地址、管理员信息及联系方式等。

（4）系统参数查看功能：

内容包括功率、电压、电流、耗电量、功率因数、电源效率等。

（5）远程开关机功能：

可在手机或PC端远程开关机，并实时查看各区域的灯具开关状态。

我公司改造方案为：采用中控智慧照明系统进行改造，4块球场共采用两套中控智慧照明系统：

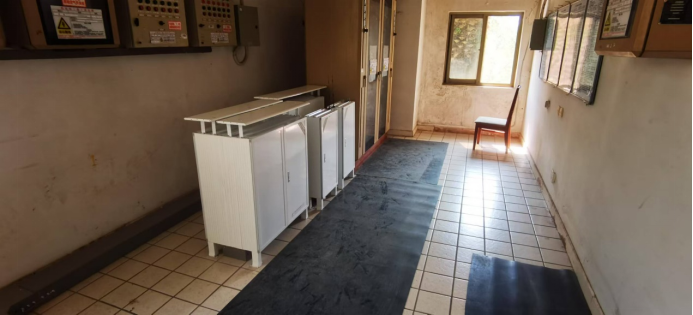

1、1套15000W的P3中控智慧照明系统，三个5000W的工作电源分别控制3块网球场，每个工作电源控制每块球场的10盏400W中控光源。

2、1套5500W的P2中控智慧照明系统，一个5000W的工作电源控制一块网球场的10盏400W中控光源，一个500W的工作电源控制网球场的过道灯。

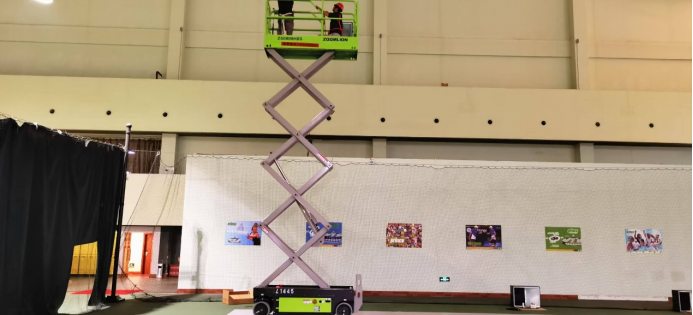

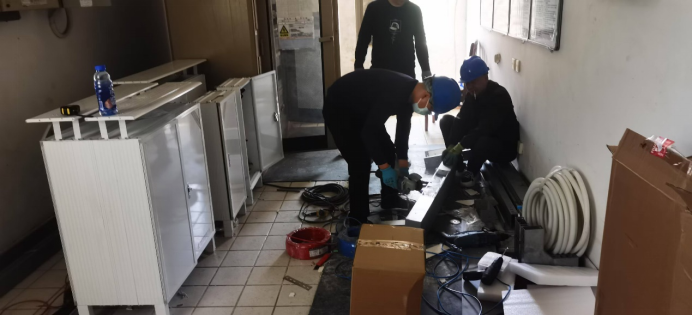

三、圣路中控智慧照明系统设备及安装调试

四、结语

本次改造取得以下显著效果：

（1）照明品质和效果大幅提升

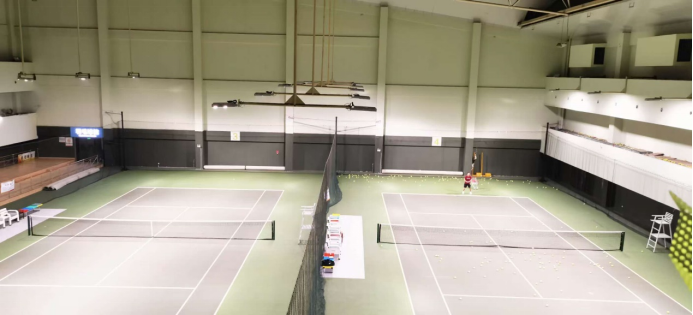

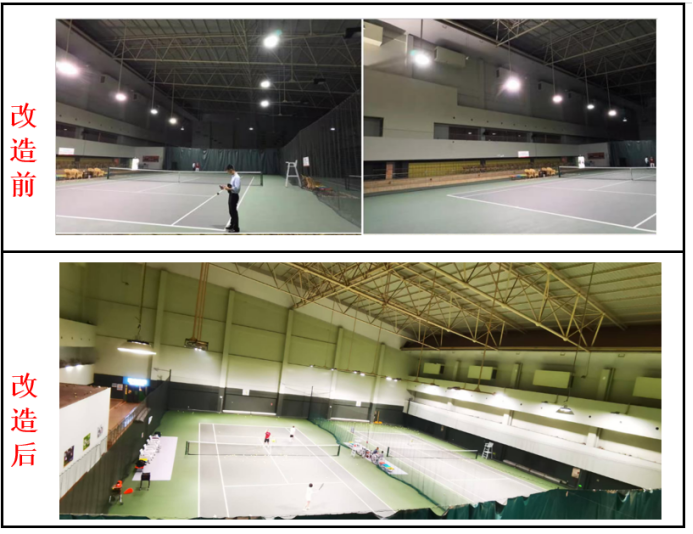

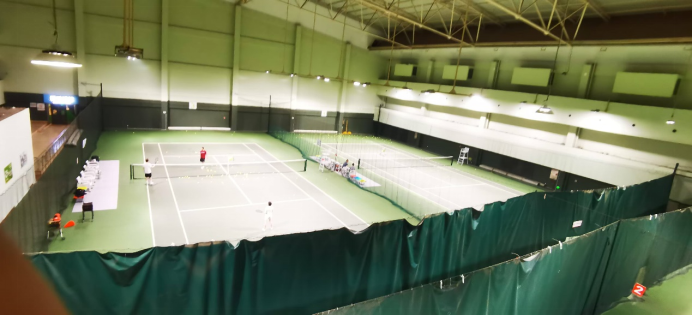

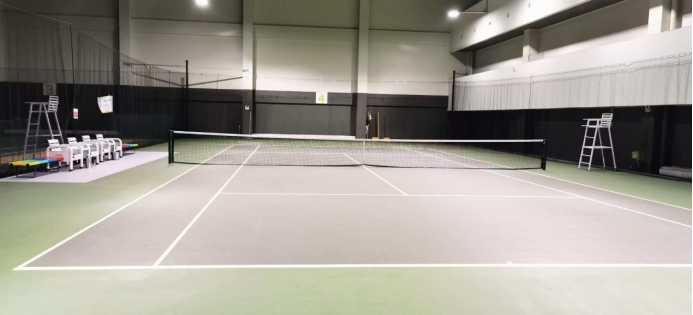

本次照明改造后，经第三方实际测量：每个球场的照明灯具实际功率为3.75KW，平均照度为846Lx，最大照度为960Lx，均匀度为0.8；改造前每个球场的照明灯具实际功率10KW，平均照度小于400Lx，最大照度为500Lx，均匀度不足0.3。

改造后照度、均匀度均提升了2倍以上，照明品质大幅度提升，灯具总功率降低了60%以上。

（2）智能化管理大幅度提升了工作效率和操作便利性

改造前用户控制照明灯具的方式为配电房手动控制，每次有客人来打球，网球中心的管理人员都要到二楼的配电房去开关灯，每天至少要往返10多趟，非常不方便，改造后他们只需要在一楼的前台用电脑或手机开关灯即可。

自动管理功能：改造后现场管理人员可以根据客人预定时间来进行自动管理：客人到场自动开灯，客人预定时间到自动关灯，避免改造前需到球场上催促客户离场的情况。

（3）中控系统彻底解决高空维保难题

改造前用户每个月都要安排人员进行灯具高空维修工作，改造后就彻底解决了高空维修灯具这个难题。用户领导也可以在办公室实时查看灯具状态、用电量等。

网球中心前台工作人员也对他们的客人进行了照明改造前后满意度进行了调查，客人反馈都对他们的改造赞赏有加，为进一步改造提供了样板工程。
